RS232/485/485全双工隔离转换器使用说明书

一、简介

RS232/485/485全双工.隔离转换器，支持485或485全双工信号可选，具有隔离功能。

它将RS232转换成RS485/RS485全双工信号隔离传输，是大型485/485全双工网络远距离点到多点通信扩充的最佳选择。接收发送自动转换，保证软件的广泛适应性。

二、主要特性

◆接收发送自动转换，软件兼容广泛。

◆转换两端双方光电隔离。

◆全双工，半双工可选。

◆内置600w抗雷击保护和±15KV静电防护。

◆智能负载技术，可传输1200m（1200bps）以上。

◆高速转换技术，确保传输DC－115.2kbps。

◆外接8－30VDC电源。

◆可作RS422用。

三、性能参数

◆接口兼容EIA/TIA的RS485/RS485全双工.标准通信，透明接口

◆传输速率：DC－115.2kbps

◆传输距离：1200 m（1200bps）以上

◆尺寸：71mm×123mm×28mm

◆支持DIN导轨安装

◆使用环境：-25℃－70℃，相对湿度为5%－95%

四、接头和接线定义

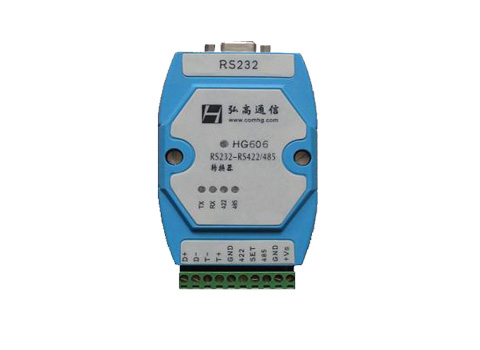

1、HG606隔离转换器，一端为DB9孔RS232接口，可直接连上标准PC串口。

2、另一端为RS485/485全双工接线端子，分别是：D+、D- T+、T-，及GND、422、SET、485，+Vs、GND为电源输入端。

3、RS232端与RS485全双工/485端光电隔离，不相连通。

五、安装与使用

可以与其它RS485/485全双工设备构成点到点、点到多点通信网。

当SET与422端相连时，为RS232转换RS485全双状态(四线)。其中D+与D-为接受端，T+与T-为发送端。接线原则是：“发”接对方“收”，“收”接对方“发”，“+”接“＋”，“－”接“－”，地可不接。

当SET与485端相连时，为RS232转换RS485状态(二线)，亦为半双工状态，此时D+与D-为收发端，收发自动转换。接线原则是： “+”接对方“＋”，“－”接对方“－”，地可不接。

外接8－30VDC稳压电源，+Vs接电源正极，GND接电源负极。
